門禁施工常見錯誤現象三：485控制線不使用雙絞線

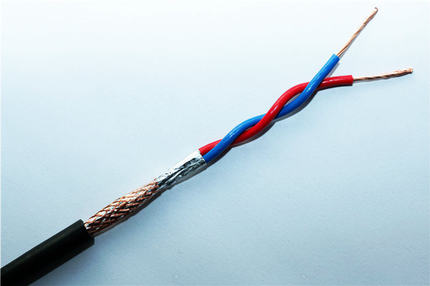

　　485線路不使用雙絞線，或者使用低檔的無源轉換器。485通訊線不能走星型連接，必須走規范的手牽手的總線模式。如果485走線不規范或者超出通訊范圍，會出現通訊不上或者有時通訊上有時通訊不上的現象。485傳輸是差模傳輸模式，只有485＋ 和485- 互為雙絞，才能使得485傳輸模式受到的干擾最小，傳輸最遠，傳輸質量最好。也些工程商不采用雙絞線會使得干擾很大，有些工程商誤以為線粗一些傳輸質量會好，將雙絞線合成一股，另外一臺雙絞線也合成一股，這樣適得其反，反而大幅度降低了通訊質量。

　　市面上有一種沒有帶電源的小巧的轉換器，價格便宜。但抗干擾性能不好，一般用于單機的室內 短距離的通訊，例如考勤機。不適合門禁系統。雖然其號稱可以帶32臺設備，傳輸距離達1000米，其實在實際應用中經常遠遠達不到指標。所以建議您不要采用這種無源的轉換器。除非 在室內，通訊距離小于100米，負載數小于2臺，從成本角度上可以考慮一下采用。否則，強烈建議您采用有源的485轉換器，價格也不貴，穩定得多。負載控制器的數量也很多。抗干擾，防雷擊，防浪涌效果也很好。
　　485布線禁止星型連接，即不可從轉換器分別拉線到各個控制器，然后在轉換器上并聯。這種連接使得通訊質量很差。一定要從轉換器出來，先到一臺控制器，然后再連到下一臺控制，一臺一臺連下去，象串螞蚱一樣串下去才行。不規范的485布線，即使以后用屏蔽接地 終端電阻來改善都是無濟于事的。
