相信各位安防人在工程中或設備的使用中，都會碰到很多類似這些關于布線的問題。在這里，小編來跟大家好好講一講如何選擇合適的布線方案。
一、電源線
目前監控行業采用的電源線一般規格為：RVV2*0.5,RVV2*0.75,RVV2*1.0，如：RVV2*1.5 ——2表示2根線芯，1.5表示一根線芯的截面積（單位是㎜²）用集中供電電源供電時，負載數量越多，考慮到壓降，需要提升對電源，線材的要求，一般情況下接入8個以上攝像機，監控距離≦20米時需選擇2*0.75電源線，監控距離≦40米時需選擇2*1.0電源線，超過40米不建議用集中供電方式供電。
注意：
1.根據國家有關標準，小于等于30V電壓下，總功率要求不大于100W,比如DC12V,總電流不大于8A;
2.不論供電距離有多長，都要去負載電壓不得低于用電設備要求的電壓范圍，長距離供電無法達到用電設備的額定電壓時，建議縮短供電距離；
二、視頻線
推薦使用SYV75歐姆系列同軸電纜，SYV75-3/7:75代表阻抗為75歐姆，-3代表5/7指絕緣外徑。線材的粗細傳輸距離參考如下：
當0m＜距離≤200m時，請選用SYV-75-5（96編）同軸電纜。
當200m＜距離≤350m時，請選用SYV-75-5（128編）同軸電纜。
當350m＜距離≤500m時，請選用SYV-75-7同軸電纜。
SYV:全稱實心聚乙烯絕緣射頻同軸電纜。S-同軸射頻電纜,Y-聚乙烯,V-聚氯乙烯。

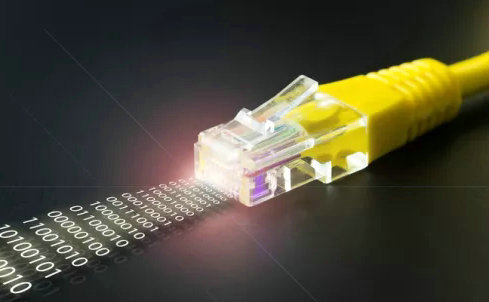

三、網線
按電氣性能劃分的話，常用的網線主要包括超五類、六類和超六類。類型數字越大，版本越新、技術越先進、帶寬也越寬。推薦使用用于運行100M/1000Mbps以太網的非屏蔽超5類/6類雙絞線。對于干擾性特別強的環境，如電廠、變電站、大型電子設備、電磁爐、微波爐等地方就需要選擇屏蔽網線。如果是電梯布線，就需要選擇帶鋼絲的電梯專用網線。
注意：
1.要達到千兆網絡，網線，水晶頭，交換設備等均需滿足千兆標準。
2.網線傳輸距離不能超過100米，否則會導致數據丟包，視頻信號時斷時續，甚至無法正常連接。超過100 米可用交換機連接加長，每段線路中交換機的數量不多于三個。如果安裝環境復雜,存在干擾源就需要使用帶屏蔽的網線。
四、光纖
傳輸距離太遠，需要采用光纖傳輸方式，光纖以光脈沖的形式來傳輸信號，因此材質也以玻璃或有機玻璃為主。它由纖維芯、包層和保護套組成。光纖分為單模光纖和多模光纖。監控中多采用單模光纖，配合光電轉換器實現信號的傳輸，最遠傳輸距離可達幾十公里，而且傳輸效果穩定，布線方便。
五、其他類線纜
1、RS485線纜：推薦使用2芯屏蔽通信電纜（RVVP）或3類非屏蔽數字通信電纜（UTP）
2、報警輸入線纜：推薦使用雙絞線，雙絞線一般由兩根22～26號絕緣銅導線相互纏繞而成。
3、報警輸出線纜：推薦使用ZR-RVS-2*1.5雙絞線。
4、音頻線：推薦使用4芯屏蔽通信電纜（RVVP）或3類非屏蔽數字通信電纜（UTP）。
5、接地線：接地線必須是 25mm² 以上裸銅軟線制成。
六、布線技巧
1、室外布線：室外布線可采用架空或地埋的方式，無論是架空或地埋，都要使用穿線管，便于保護線材，也可以使工程項目更加美觀。
2、室內布線：室內布線可采用橋架或線槽，特殊場合需采用鍍鋅鋼管，防爆軟管等。天花板、吊頂部位走線可用金屬軟管或者使用具有阻燃材質的PVC管套管。
注意：
線管線槽的標準的選擇可依據線管內所穿導線的總面積（含外皮），不超越管子內孔截面面積的70%的極限進行選配。（一般家用監控視頻選擇16Ф或20Ф的線管即可）
