視頻監控點位室外安裝規范

　　1、點位選擇及安裝

　　• 攝像機安裝點位應盡量遠離高壓線纜;

　　• 攝像機應采用穩定、牢固的安裝支架，安裝位置應不易受外界干擾、損傷，且應不影響現場設備運行和人員正常活動;

　　• 監控區域應無盲區，盡量避免圖像出現逆光現象 ;

　　• 安裝位置應避免攝像機被路牌或樹枝遮擋;

　　• 安裝位置應避免選擇在低洼地帶，避免機柜等設備被淹沒;

　　• 室外攝像機應配置雷擊保護設備和就近的接地裝置。

　　2、布線要求

　　• 信號傳輸線必須與高壓設備或高壓電纜之間保持至少50米的距離;

　　• 室外布線盡量選擇沿屋檐下走線;

　　• 對于空曠地帶必須采用密封鋼管埋地方式布線，并對鋼管采用一點接地，禁止采用架空方式布線;

　　3、防水要求

　　• 安裝立桿采用L型桿時，推薦橫桿有一定的上揚角度，防止因橫桿密封性不好，雨水倒灌至攝像機頂部。

　　• 注意走線的接線端防水處理，防止因銹蝕造成圖像異常，壁裝方式且側面走線的攝像機出線口必須朝下，電源適配器應放置在配電箱內。

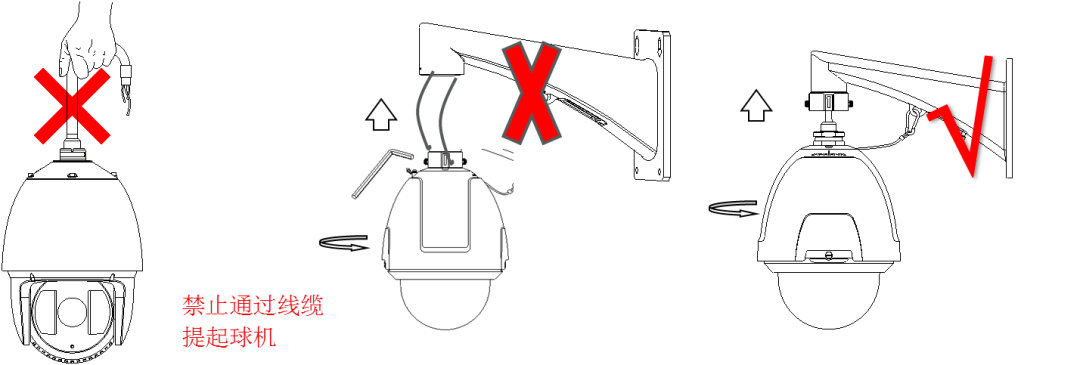

　　• 安裝球機的過程中，注意避免手提球機輸出線運輸，以免造成輸出線防水處松動，防水性能下降;不要螺紋支架安裝時先接線后帶線旋轉安裝，可能會導致絞線，線纜損傷，信號異常。

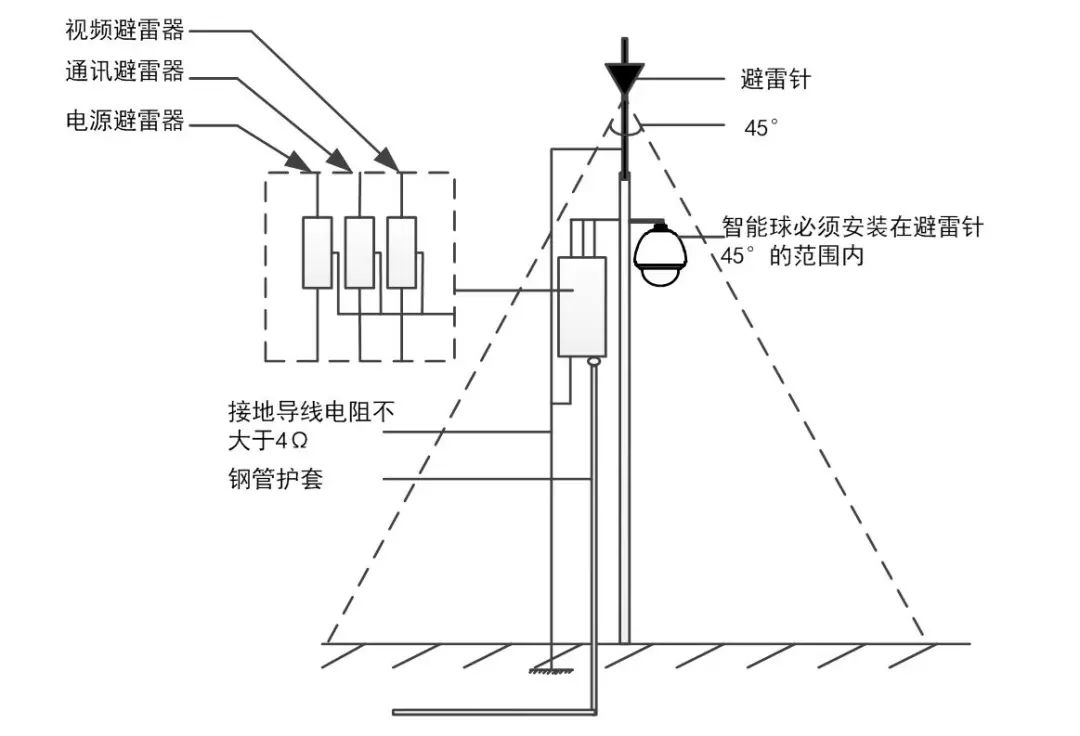

　　4、防雷接地

　　為了前端設備能可靠、長久地運行，攝像機、立桿、前端機箱及相應設備須接地。

　　• 如果攝像機安裝水泥柱或者水泥墻面上，則需要對攝像機進行就近接地;如果攝像機安裝在金屬桿上，且攝像機和金屬桿導通良好，則可直接借助金屬桿接地。

　　• 在強雷暴地區或高感應電壓地帶(如高壓變電站等)，必須采取額外加裝大功率防雷設備以及安裝避雷針等措施。
