海康高速球預置位及巡航設置詳細圖解

海康威視 2016-03-23 監控系統

　　海康威視模擬與網絡高速球預置位及自動巡航的設置方法，一般在DVR（模擬）或者NVR（網絡）上進行設置，也可以利用三維鍵盤（模擬）調用數字或者IE訪問（網絡）進行設置，下面是用DVR或者NVR的設置方法及圖片詳解。

　　進入錄像機主菜單→通道管理→云臺配置

　　模擬球機需要先選擇對應通道，點一下485配置。（注：網絡球機請忽略這一步）根據您球機上的撥碼填上對應通道的球機波特率、協議、地址位。點擊確定，回到云臺配置界面。

　　 485設置

　　預置點設置、調用

　　云臺配置

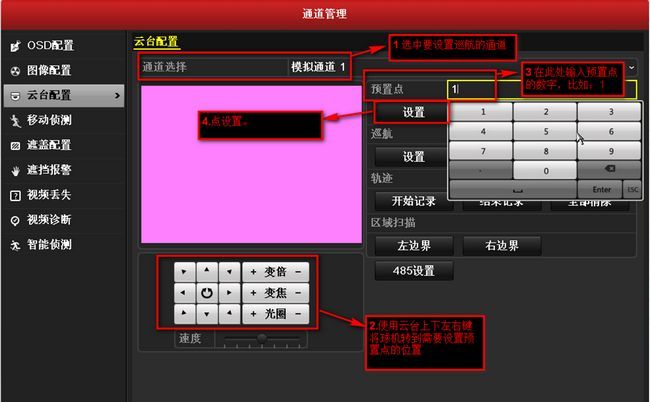

　　一、預置點的設置：

　　1、選中設置巡航的通道；

　　2、使用云臺上下左右鍵，將球機轉到需要設置預置點的位置；

　　3、在此處輸入預置點的位置，例如：1；

　　4、點擊設置，預置點1就設置OK了。

　　同理，重復以上步驟，分別設置預置點2、3、4、··

　　二、調用預置點

　　怎樣查看預置點是否設置成功呢？單擊云臺配置界面右下角的PTZ，進入云臺控制界面。選擇對應的通道，再點一下常規控制。

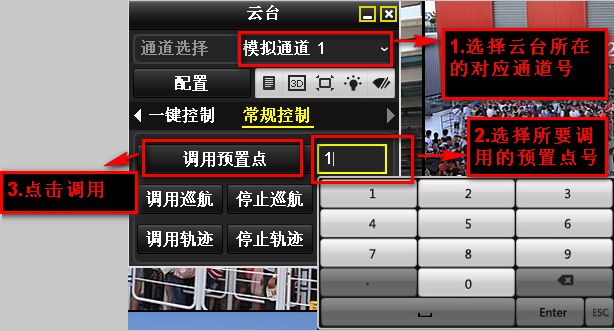

　　調用預置點

　　1、選擇云臺所在的對應通道號；

　　2、選擇所要調用的預置點號；

　　3、點擊調用。

　　若設置成功了，球機會轉到您設置好的第一個點上。若不成功，則需要返回重新設置預置點。同理，將預置點后面的框中輸入2、3、4、··，再點調用，則球機會自動轉到之前設置好的對應點上。

　　巡航的設置、調用

　　一、設置巡航

　　回到 “主菜單 →通道管理 →云臺配置”。選擇巡航路徑，單擊“設置”，進入巡航設置的界面。

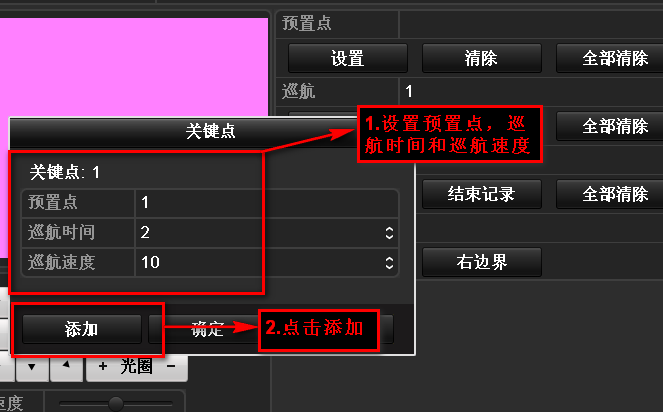

　　1、設置預置點，巡航時間與巡航速度。（注: 關鍵點即巡航路徑的巡航點，巡航時間為停留在該預置點的時間，巡航速度為從一個點到另外一個點的運動速度等級，數值越大，轉動越快。巡航路徑：關鍵點1-關鍵點2-關鍵點3……關鍵點N）

設置巡航點1
